Устройство ленточного фундамента.

     Технология закладки ленточного фундамента

     Процесс возведения ленточного монолитного фундамента можно условно разделить на несколько этапов:

• подготовительные работы (вырубка деревьев, выравнивание площадки);
• разметка;
• рытье траншеи, котлована;
• установка опалубки;
• армирование;
• заливка бетона;
• гидроизоляция;
• обратная отсыпка грунтом.

     Подготовительные работы и разметка

     На данном этапе выполняются следующие действия.

1. На месте будущего фундамента и на прилегающей территории вырубают деревья и кустарники, корчуют пни, снимают растительный слой.
2. Площадку, отведенную под строительство, выравнивают, грунт равномерно распределяют на территории.
3. С помощью измерительных приборов выполняют вынос углов, осей здания. Разметку выполняют с помощью деревянных кольев и шнура.
4. Доставляют строительные материалы.

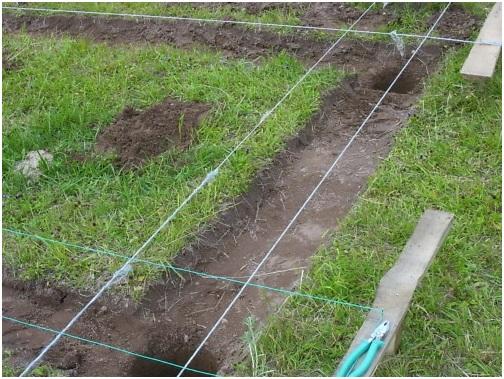

 Рис. 1. Разметка ленточного фундамента.

     Рытье траншеи, устройство опалубки

1. По контуру разметки вручную или с помощью специальной техники роют траншею необходимой глубины.
2. Днище выравнивают по горизонтали и уплотняют.
3. На дно траншеи укладывают подсыпку из песка (минимум 150 мм), который смачивают и тщательно утрамбовывают.
4. Поверх песчаной подсыпки укладывается гидроизоляционный материал (чтобы песок не вытягивал из бетона влагу во время набора прочности).

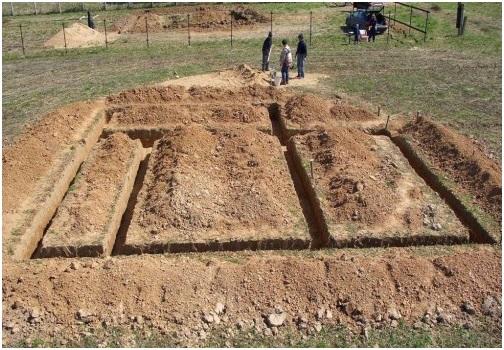

Рис. 2. Траншея под ленточный фундамент.

5. Выше уровня грунта из досок или влагостойкой фанеры сооружают опалубку. Ее края должны возвышаться над уровнем земли минимум на 150 мм (Это будущий цоколь здания, ориентируйтесь на высоту окружающего рельефа). Стенки опалубки должны быть строго вертикальными. Опалубку необходимо жестко закрепить между собой с помощью досок, проволоки и упереть подкосами (очень часто из-за не качественного крепления опалубка разваливается во время заливки бетона).

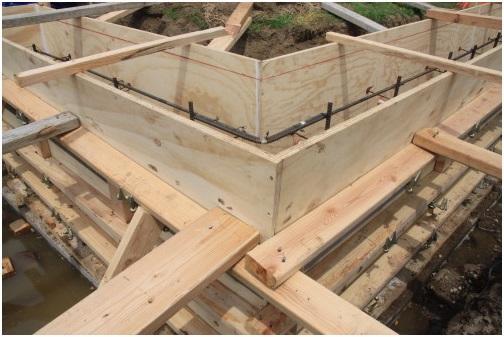

Рис. 3. Опалубка для фундамента.

6. Для ввода коммуникаций оставляют отверстия.



Рис. 4. Устройство отверстия для ввода коммуникаций.

7. Для обеспечения отрыва опалубки от фундамента во время демонтажа, внутренние стенки опалубки выстилают толем, рубероидом или применяют обмазку отработанным машинным маслом (для фанеры).

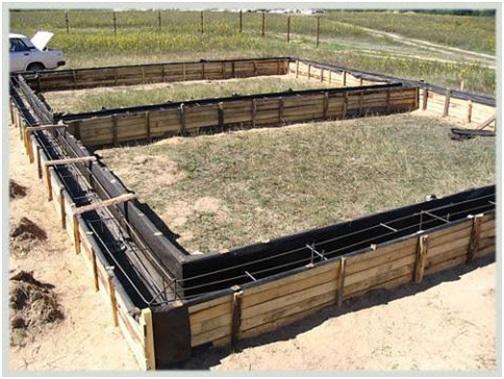

Рис. 5. Опалубка для ленточного фундамента без упоров.



      Армирование фундамента

     Для армирования следует использовать арматуру диаметром 12-18 мм. При этом необходимо соблюдать следующие правила.

1. Укладку арматуры выполняют вдоль траншеи в несколько рядов, формируя два пояса. Нижний пояс должен находиться на расстоянии не менее 40 мм от песчаной подсыпки, верхний – на таком же расстоянии от верхнего края опалубки.
2. Горизонтальные ряды раматуры привязывают непосредственно на вертикальные арматурные стержни установленные с шагом 1-1,5 м. Они дают возможность сопротивляться фундаменту на отрыв верхней зоны от нижней, при больших касательных силах морозного пучения.
3. В местах стыка арматуры делают внахлест равный 50х диаметрам арматуры. Соседние стыки делают в разбежку (минимум 1м).
4. Прутья связывают мягкой проволокой в местах пересечения.
5. В том случае, если проектом предусмотрено утепление основания, с наружной стороны опалубки вместо рубероида устанавливают листы утеплителя.

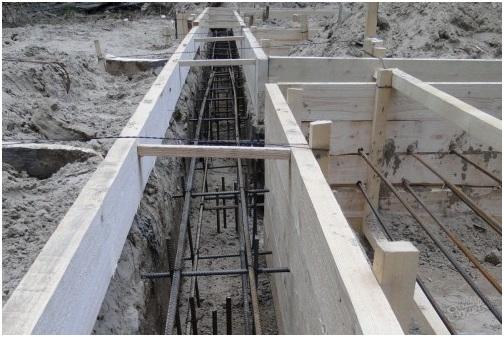

Рис. 6. Армирование ленточного фундамента.

      Бетонирование

      На данном этапе важно, чтобы весь процесс был выполнен в один прием. Применяют бетон марки М250 или выше. Бетон во время бетонирования должен быть умеренно густым. Правила заливки следующие.

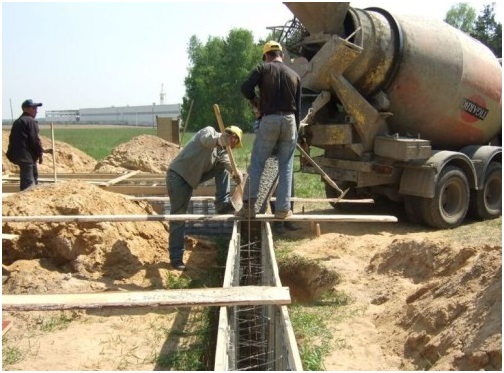

 Рис. 7. Бетонирование ленточного фундамента.

1. Бетон заливается постепенно, слой за слоем. Подача из шланга должна осуществляться с высоты не более 1 м, чтобы не допустить расслоения смеси. Рекомендуется использовать желоба.
2. После заливки через каждые 150-200 мм бетон уплотняют вибропрессом, чтобы выгнать из него воздух (в случае применения опалубки из металлических листов). При устройстве опалубки из древесных материалов для этого следует использовать штыковую лопату: ею многократно протыкают смесь. Периодически простукивают стенки опалубки.
3. Заливку следует производить в теплое время года. В противном случае бетон должен содержать специальные добавки.
4. Во избежание растрескивания бетона, его следует укрывать от жарких солнечных лучей и периодически смачивать.
5. Распалубку выполняют не ранее, чем через 5-6 дней. Полное отвердевание бетона происходит в течение 28 суток.

       После демонтажа опалубки по бокам фундамента делается обмазочная гидроизоляция праймером.

    В случаи близкого нахождения грунтовых вод и эксплуатируемого подвала необходимо с наружной стороны сделать оклеечную гидроизоляцию в 2 слоя и утепление экструдированным пенополистиролом или пенополиуретаном. Листы утеплителя необходимо защитить от касательных сил морозного пучения геомембраной.

       После этого выполняют обратную отсыпку песком или местным непучинистым грунтом.

Рис. 8. Ленточный фундамент.

     Ошибки, которых следует избегать.

    Чтобы основание, а вместе с ним и все строение служило как можно дольше, при сооружении ленточного фундамента необходимо избегать следующих ошибок:

• неправильная оценка грунта;
• использование материалов ненадлежащего качества;
• недостаточное армирование;
• повреждение гидроизоляции при обратной отсыпке;
• нарушение сроков затвердевания бетона.

       Борьба с силами морозного пучения.

     Многие застройщики ошибочно считают, что чем глубже заложить фундамент, тем лучше. Застройщики полагают, что если подошва фундамента ниже уровня промерзания грунта это обеспечит надежную эксплуатацию фундамента.

   Действительно, если подошва фундамента находиться ниже уровня промерзания грунта, то силы морозного пучения уже не могут давить на фундамент снизу вверх, то есть поднимать фундамент. Однако, не стоит забывать про боковое касательное морозное пучение грунта, которое действует на боковые поверхности фундамента.

    Боковое касательное морозное пучение грунта, может вырвать фундамент из грунта, отделив его верхнюю часть от нижней. Такое бывает, если фундамент сделан из кирпича, камня или небольших блоков, особенно под легкими домами (деревянные дома, облегченные каркасные дома и тому подобное).

     Для того чтобы избежать разрушения фундамента (сделанного из кирпича, камня или небольших бло-ков) на пучинистых грунтах, нужно не только заложить фундамент под жилой дом ниже уровня промерзания грунта, но также погасить силы бокового касательного морозного пучения грунта, используя следующие методы:

•  утеплить отмостку карамзитом, пенопластом или пумпаном;
• связать стены фундамента (сделанного из кирпича, камня или небольших блоков) с помощью металлического каркаса. Каркас закладывают на всю высоту фундамента, связывая нижнюю и верхнюю часть между собой;
• стены фундамента необходимо выкладывать снизу широкие, а к верху постепенно сужающиеся. Это значительно ослабит силы бокового касательного морозного пучения грунта;
• покрыть стены фундамента мембраной, утеплителем или смазать отработанным машинным маслом.

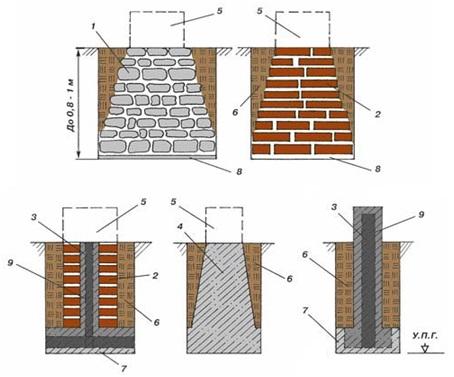

Рис. 9. Ленточные и столбчатые фундаменты, в пучинистых грунтах.

1- наклонные стены бутовой кладки; 2 - кладка из забутовочного кирпича; 3 - сердечник сделанный из железобетона; 4 - бетон; 5 - будущий цоколь; 6 - обратная засыпка грунтом; 7 - плита ж/б, опорная; 8 - плита бетонная; 9 - арматура; У.П.Г. - уровень промерзания грунта.

     Советы по устройству фундамента.

• Ямы и траншеи для фундамента необходимо защитить от стока поверхностных вод. Если в траншеи (ямы) стекает вода с участка, то основание раскисает, разжижается и теряет несущую способность.

     Для отвода поверхностных вод необходимо сделать канавы, отвалы и тому подобное.

• Чтобы откосы траншеи не обваливались и основание не раскисало от атмосферных осадков, необходимо сразу же после выкапывания грунта закладывать фундамент. То есть, если выкопали траншею, то сразу необходимо делать фундамент.
• Если вы выкопали траншею (котлован) и решили не сразу закладывать фундамент, а через какое - то время, то лучше всего не докапывать траншею до проектных отметок на 10 - 15 сантиметров. Этот не докопанный грунт защитит дно траншеи от размокания и раскисания несущего грунта (во время осадков).

     Непосредственно перед заложением фундамента, не докопанный грунт подчищается до нужной отметки.

• Ни в коем случае нельзя досыпать обратно в траншею выкопанный грунт (в места случайного перебора)! Из-за того, что досыпали в траншею грунт, будет неравномерная усадка фундамента и дом может лопнуть. В местах случайного перебора грунта, яму можно засыпать песком, щебнем, гравием и хорошо уплотнить или залить бетоном.
