Кирпичные стены.

Утепление наружных стен пенопластом ("Мокрый фасад")

Кирпич – прочный и долговечный материал. Кирпичная стена толщиной 25 см (в один кирпич) способна нести любую равномерно распределенную нагрузку, возникающую в одно- и двухэтажных домах от вышерасположенных конструкций.

Вместе с тем, кирпич, особенно полнотелый, по своим теплозащитным качествам уступает многим дру-гим стеновым материалам.

Чтобы сократить расход кирпича, уменьшить массу стен и нагрузку на фундаменты, наружные стены выкладывают из пустотелого кирпича, либо с образованием пустот, колодцев, применяя эффективные утеплители, теплые растворы, или применяя иные стеновые материалы теплосберегающими свойствами.

В зависимости от конструктивных решений различают следующие виды наружных стен:

из сплошной кладки из кирпича или другого материала обладающего теплосберегающими свойствам (керамзитоблок, пеноблок, газоблок, газобетон, газосиликат, опилкобетон, полистеролбетон);
с при применением утеплителя с внутренней стороны ограждающей конструкции;
с при применением утеплителя внутри стены (так называемая колодцевая кладка);

с применением утеплителя с наружной стороны ограждающей конструкции(навесные вентилируемые системы и штукатурные системы утепления).

С точки зрения теплотехники все эти решения являются тождественными и равноправными, потому что все они выполнят условие, что суммарное сопротивление теплопередаче всех слоев (независимо от места их расположения) будет соответствовать нормативным требованиям. Но с точки зрения паропроницаемости, разница в последовательности расположения слоев в ограждающей конструкции весьма существенна.

Для того, чтобы бытовая влага беспрепятственно удалялась из помещения через стены, сопротивление паропроницанию слоев должно уменьшаться по направлению к атмосфере. Если же слой, следующий за теплоизоляционным материалом, обладает меньшей паропроницаемостью, чем утеплитель, то в нем будет происходить накопление влаги. А влажностный режим строительных конструкций тесно связан с тепловым.

Всем известно, что влажный строительный материал, особенно теплоизоляционный, неприемлем как с гигиенической точки зрения, так и с теплотехнической. При увеличении влажности резко увеличивается коэффициент теплопроводности и, соответственно, снижается общее сопротивление теплопередаче конструкции. На рис.1. изображена пример зависимости коэффициента теплопроводности газобетона объемным весом 600 кг/м3 от влажности.

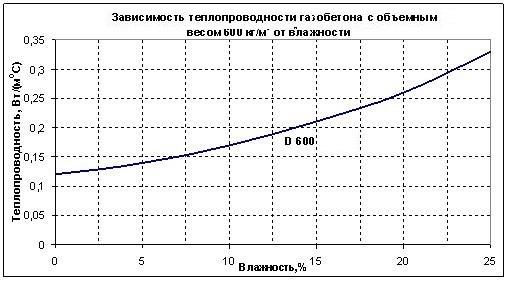

Рис.1. Пример зависимости коэффициента теплопроводности газобетона объемным весом 600 кг/м3 от влажности.

Влажные конструкции - причина образования грибка и плесени.

Кроме теплотехнического и санитарно-гигиенического значения нормальный влажностный режим ограждения имеет также и большое техническое значение, поскольку обуславливает долговечность ограждения. Например, обычный керамический кирпич, который является достаточно долговечным материалом в стенах, имеющих нормальную влажность, разрушается за короткое время в мокрых стенах.

Утеплитель на внутренних стенах.

Размещение теплоизоляционного материала с внутренней стороны ограждающей конструкции спец- иалисты считают оправданным в редких случаях. Например, если здание является памятником архитектуры, и размещение утеплителя снаружи может изменить его облик.

Преимущества:

утепление можно произвести лишь в некоторых помещениях-выборочно;
возможность реализации в любое время года и суток, поскольку работы ведутся внутри помещения;
система внутреннего утепления относится к категории дешевых.

Недостатки:

конденсация водяных паров в утеплителе, что приведет к его намоканию и, соответственно, снижению сопротивления теплопередаче. Для предотвращения проникновения водяных паров в слой утеплителя с внутрен-ней стороны ограждающей конструкции располагают слой пароизоляционной пленки;
помещения требуют дополнительной вентиляции, следствием которой, является потеря тепла, сэкономленного путем установки теплоизоляции;
перегородки и перекрытия, завязанные на несущую стену, как правило, не имеют теплоизолирующих вкладышей. Таким образом, по всему периметру помещения образуются многочисленные "мостики холода", по которым бережно хранимое тепло беспрепятственно "утекает" на улицу;
уменьшается общая площадь помещения за счет увеличения толщины стен.

Утеплитель внутри стены.

Трехслойный "сэндвич" выглядит следующим образом:

внутренний слой, определяющий прочность стены, выполняют из кирпича или блоков (бетонных, керамзитобетонных, шлакобетонных, гипсобетонных, газосиликатных, керамических и т.д.);
средний слой - теплоизоляционный (используют минеральную или стекловолоконную вату, пенополистирол, или насыпные минеральные утеплители);
наружный изготавливают из керамического или силикатного кирпича (облицовочного или рядового), блоков из ячеистого бетона с обязательной отделкой штукатуркой. Иногда используют бетонные и керамзитобетонные блоки со штукатуркой.

Преимущества:

высокая устойчивость конструкции к воздействию огня;
ограждающие конструкции имеют относительно небольшие вес и толщину;
это решение относится к разряду недорогих;
приемлемо для приверженцев вида фасада "под кирпичик".

Недостатки:

в подавляющем большинстве случаев долговечность теплоизоляционного материала заметно ниже, чем ресурс внешних (по отношению к утеплителю) слоев. В результате этого через какое-то время происходит полная либо частичная деструкция пенополистирола, а если использована минеральная или стекловолоконная вата, то она уплотняется и оседает, вследствие чего теплоизоляционные свойства стены снижаются значительно снижаются;
этой конструкции присущи низкие контролепригодность и ремонтопригодность, поэтому диагностировать и исправить ошибку, если она допущена при монтаже или при проектировании, весьма сложно и дорого;
как правило, точка росы в таких конструкциях, находится в утеплителе, поэтому в нем накапливается влага, снижающая теплоизоляционные качества. Поэтому, необходимо применять утеплители, которым свойственно низкое влагопоглощение, а таковыми считаются экструзионный пенополистирол и пробковая плита, однако оба материала достаточно дороги;
при перевязки двух слоев кладки между собой с помощью металлических связей возникают дополнительное количество "мостиков холода". Также нельзя использовать в качестве гибких связей материал из черного металла, он значительной степени подвержены коррозии. Как выход из положения - использование гибких связей из полимеров;
область применения ограничена только вновь строящимися объектами. Попытка применить к утеплению уже имеющихся стен потребует значительных финансовых вложений.
Возможность обживания пространства между двумя жесткими частями грызунами.

Существует два варианта выполнения колодцевой кладки: с вентилируемым зазором между наружной стеной и утеплителем и без такового. Первый - более правильный, так как в утепляющем слое неизбежно выпадение конденсата, а его надо удалять. При отсутствии зазора конденсат накапливается в утеплителе.

Как вариант, можно использовать колодцевой насыпной утеплитель (керамзит, щебень из гзоблоков и т.д.)-получается традиционная "колодцевая кладка"(или "колодезный").

Размещение утеплителя с наружной стороны ограждающей конструкции – это наиболее рацио-нальное и современное решение задачи утепления.

Виды наружного утепления:

штукатурные системы утепления, так называемого «мокрого типа». Состоят такие системы типа из трех слоев: теплоизоляционного - плит из теплоизоляционного материала с низким коэффициентом теплопроводности, клеевого - из специального минерального состава, армированного устойчивой к щелочи сеткой, и защитно-декоративного - грунтовка и декоративное покрытие. Штукатурные системы утепления могут быть легкими и тяжелыми (здесь толщина штукатурного слоя может достигать 30 мм).
системы с подвижным креплением утеплителя на специальных металлических каркасах с последующим креплением на них декоративных фасадных систем, или так называемый вентилируемый фасад.

Система «Мокрый фасад».

В зависимости от используемых утеплителей системы мокрого типа можно разделить на три вида:

из минеральных теплоизоляционных материалов;
из пенополистирольных плит;
из пенополистирольных плит с поясами из минеральных плит.

Преимущества штукатурных систем:

несущая стена не подвержена переменному замерзанию и оттаиванию , а также влиянию других атмосферных воздействий , что благотворно сказывается на долговечности стены;
при таком расположении утеплителя точка росы сдвигается в теплоизоляционный слой, вследствие чего исключается появление сырости на внутренней части стены ;
отсутствие необходимости создания паробарьера внутри помещения, в результате чего в помещениях создается более благоприятный микроклимат, чем при утеплении изнутри;
возрастание теплоаккумулирующей способности массивной части стены. Например, при наружной теплоизоляции кирпичных стен они, при отключении источника тепла, остывают в 6 раз медленнее, чем стены с внутренней теплоизоляцией при одной и той же толщине слоя утеплителя;
позволяет в ряде случаев улучшить оформление фасадов реконструируемых или ремонтируемых зданий;
не уменьшает площадь помещений;
обеспечивает возможность утепления зданий без создания дискомфортных условий проживания или выселения жильцов;
улучшение звукоизоляционных характеристик ограждающих конструкций и широкие возможности осуществления цветовых и архитектурных решений.

Недостатки::

при использовании пенополистирола, полученного беспрессовым методом или методом горячего формования, происходит накопление влаги внутри слоя;
кроме этого, пенополистирол обладает низкими показателями по паропроницаемо сти , потому слой утеплителя препятствует выводу водяных паров из помещений, образующихся в результате жизнедеятельности человека;
даже при минимальном влагополощении и максимальной паропроницаемости наружный отделочный слой и клеящий раствор насыщаются влагой , которая при замерзании расширяется, разрушая штукатурный "пирог", даже если штукатурки и обладают хорошей эластичностью;
необходимость проведения работ по устройству теплоизоляционных систем только при температурах от 5 °С, без попадания прямых солнечных лучей, желательно также отсутствие ветра;
при изготовлении "легкой" системы необходимо проведение подготовительных работ: очистка, выравнивание, высушивание поверхности, на которые будет нанесена система утепления.

Система «Вентилируемый фасад».

Системы с подвижным креплением утеплителя на специальных металлических каркасах с последующим креплением на них декоративных фасадных систем, или «вентилируемый фасад» - лучшее достижение человеческой мысли в наше время.

Навесной вентилируемый фасад представляет собой конструкцию, состоящую из материалов облицовки (плит или листовых материалов) и подоблицовочной конструкции , которая, в свою очередь, крепится к стене так, чтобы между защитно-декоративным покрытием и стеной с закрепленным на ней теплоизоляционным слоем оставался воздушный промежуток.

Преимущества вентилируемых фасадов:

технологичность. Предварительная подготовка стены - выравнивание, высушивание, очистка - не нужны. Монтаж системы вентилируемых фасадов прост, но требует квалификации и подготовки рабочих;
надежность. В первую очередь следует упомянуть о таких составляющих надежности, как долговечность и ремонтопригодность. Долговечность, определяемая условиями эксплуатации, может достигать 50-100 лет, что обеспечивается применением соответствующих конструкционных и облицовочных материалов. В случае возникновения каких - либо механических повреждений, снижающих теплотехнические или эстетические свойства фасада, поврежденные элементы могут быть отремонтированы, при этом не возникает необходимость обновления прилегающих участков фасада;
большие вариации архитектурно - художественной отделки фасадов, достигаемые использованием различных облицовочных элементов, имеющих очень широкую палитру фактур и цветов. Также появляется возможности реализации современных тенденций в архитектуре и дизайне, позволяющих придать фасадам необходимую выразительность за счет использования различных типов конструкций и форм облицовочных элементов.

Недостатки вентилируемых фасадов:

эксплуатационное снижение теплозащитных свойств. Большинство используемых методов защиты теплоизоляционных материалов от попадания влаги не дают 100%-го эффекта, в результате чего значения сопротивления теплопередаче на этапе эксплуатации могут существенно отличаться от проектных;
вентилируемые фасады высотных зданий при определенной силе ветра начинают свистеть и гудеть. Это вызвано большой длиной кронштейнов для крепления навесных элементов, а также нежесткостью самой ваты, создающей благоприятные условия для возникновения вибраций;
по сравнению с другими системами утепления фасадов, вентилируемые - далеко не самые дешевые, требующие значительных капитальных вложений на этапе строительства .
