Навесной вентилируемый фасад – это многослойное покрытие для наружных стен здания, основной задачей которого является утепление и одновременно вентиляция всего фасада. Благодоря удобству монтажа, ремонтопригодности и возможности применения для любых строений, навесные вентилируемые фасады пользуются большой популярностью на строительном рынке.

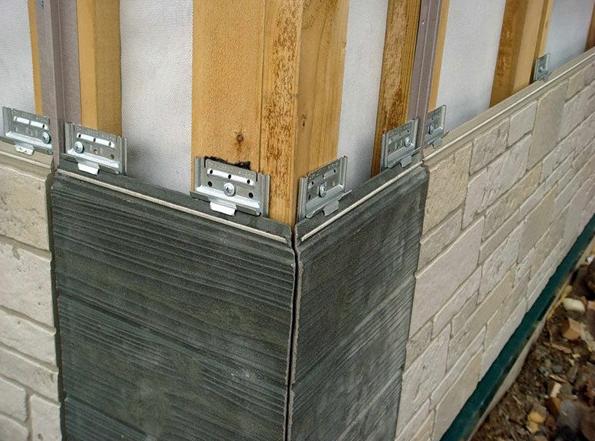

Рис. 1. Навесной вентилируемый фасад.
Главный принцип любого вентилируемого фасада – наличие воздушной прослойки между слоем утеплителя, обеспечивающий удаление излишней влаги из слоя утеплителя, и финишным покрытием. Влагообмен производится непрерывно и благодаря этому не образуется конденсат, способный испортить утеплитель стен.

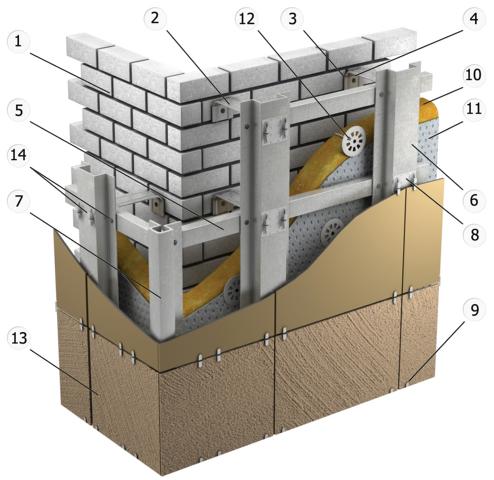

Рис. 2. Конструкция вентилируемого фасада.
1. Кирпичная стена. 2. Кронштейн. 3. Термоизолирующая прокладка. 4. Анкерный дюбель. 5. Горизон-тальный основной профиль. 6. Вертикальный основной профиль. 7. Вертикальный промежуточный профиль. 8. Кляммер рядовой. 9. Кляммер стартовый. 10. Утеплитель. 11. Гидро-ветрозащитная паропроницаемая мембрана. 12. Крепёж теплоизоляции (пластиковый тарелчатый дюбель). 13. Облицовочная плитка.14. За-клепка вытяжная.
Любой вентилируемый фасад состоит из трех основных элементов:
- каркаса;
- слоя утеплителя;
- облицовки.
Каркас.
Вид и параметры каркаса полностью зависит от типа облицовочного материала. Чем этот материал тяжелее, тем больше должна быть несущая способность каркаса. Например, для сайдинга достаточно будет каркаса из профиля, применяемого для крепления листов ГКЛ или деревянных брусков.

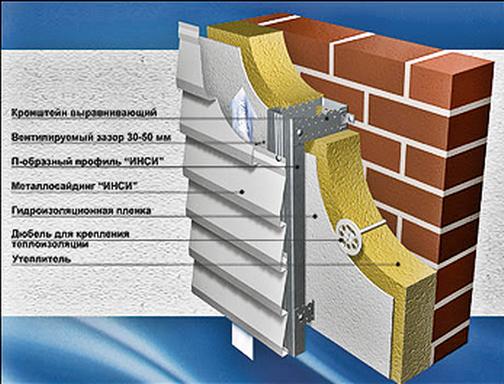

Рис. 3. Вентилируемый фасад из сайдинга.
К стенам профили крепят дюбелями и саморезами с помощью кронштейнов (или металлических угол-ков). Они устанавливаются вертикально и параллельно друг другу от карниза до цоколя. Расстояние между направляющими профилями продбираются исходя из нагрузки на подсистему и применяемых элементов.

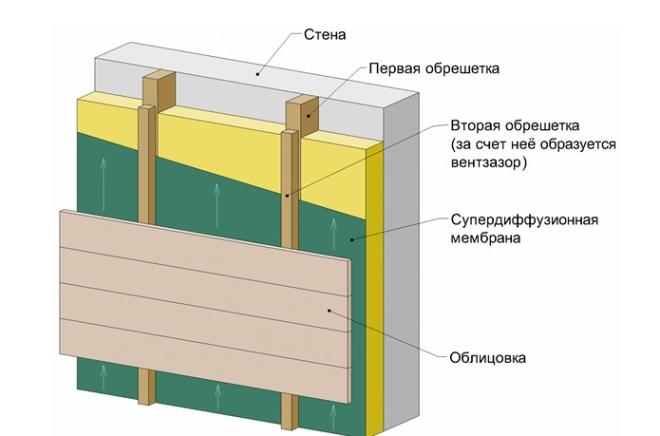

Рис. 4. Вентилируемый фасад на каркасе из дерева.
Для тяжелых облицовочных материалов, например, для керамогранита используются более надежные, специально изготовленные, стальные направляющие, которые крепят не только в вертикальном направлении, но и соединяют их между собой горизонтальными перемычками для большей жесткости. Одним из вариантов такого каркаса является подконструкция "Navek". См. рис. 3.
Утеплитель.
Следует отметить, что в конструкции навесного вентилируемого фасада нет возможности защитить утеплитель от возгорания, как например, при устройстве «мокрого фасада». Поэтому утеплитель должен быть негорючим. Слой утеплителя имеет толщину от 50 до 150 мм, в зависимости от климатических условий места строительства и подбирается теплотехническим расчетом.
Утеплитель желательно монтировать в два слоя. При этом на наружном слое используют более жест-кие плиты толщиной 50мм. Это позволяет увеличить термическое сопротивление слоя утеплителя за счёт более толстого нижнего слоя (более легкого и с меньшей теплопроводостью), устраняет щели в стыках плит утеплителя и придает жесткость креплению.
Облицовка.
Перечень облицовочных материалов применяемых совместно с системой вентилируемого фасада довольно обширный. Самые популярные из них:
- Композитные и металлические материалы.
Рис. 5. Вентилируемый фасад из металлических кассет.
- Керамогранит. Довольно тяжелый и прочный материал, способный долгое время сохранять свои первоначальные характеристики. Здания облицованные этим материалом приобретают особую красоту, монументальность. В то же время, данный вид облицовки довольно трудоемкий и дорогостоящий, так как помимо самих плит, для его монтажа требуется усиленный специальный каркас. См. рис. 2.
- Сайдинг. Удобный для монтажа легкий и красивый материал. Существует несколько его видов: виниловый, металлический, деревянный. У всех из них есть свои достоинства и недостатки. О них будет рассказано в отдельной статье. См. рис. 3.
- Металлический профилированный лист.

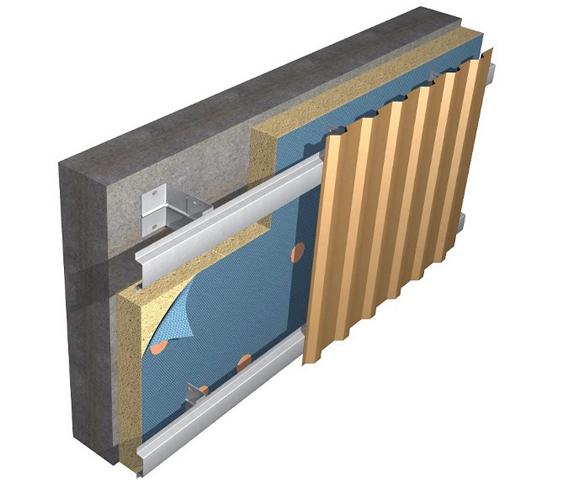

Рис. 6. Вентилируемый фасад из профилированного листа.
- Фасадные панели. Этот материал похож на сайдинг, но но отличается формой панелей и методом крепления.
Рис. 7. Фасадные панели "под кирпич".
Следует отметить, что в системе вентилируемого фасада можно использовать практически любой листовой материал, способный выдержать долгое время внешние воздействия и обладающие приемлемым эстетическим видом. Примером материалов изначально рассчитанных для использования в других целях, но применяемых в системе вентилируемого фасада, может служить плоский шифер. Но, в отличии от перечислинных ранее видов, его необходимо дополнительно окрашивать.
В общем, выбор облицовочных материалов довольно велик. При правильном монтаже и выборе материала, они обеспечат долгий срок службы и красивый внешний вид вашим зданиям.
Порядок производства работ.
- На поверхности стены прикрепляются кронштейны. Шаг установки подбирается в районе 0,6 м. При этом кронштейны для закрепления одной и той же направляющей должны быть строго вертикальны. Под кронштейны необходимо вставлять теплоизолирующие прокладки. Во первых, они уменьшат площадь «мостиков холода». Во вторых, исключать образование конденсата на месте крепления кронштейна и разрушение участка стены под действием влаги.
- На стену закрепляются плиты негорючего утеплителя. При этом, установленные ранее кронштейны, протыкают утеплитель насквозь. Утеплитель желательно смонтировать в два слоя, в разбежку – это исключит зазоры в стыках плит. Верхний слой утеплителя должен быть довольно жестким и обеспечивать возможность надежного крепления.
Утеплитель из минеральной или базальтовой ваты обычно крепят к стенам с помощью специальных пластиковых дюбелей. Они имеют вид полого грибка с очень широкой шляпкой. Для этого в стене просверливают отверстие перфоратором. В них вставляют грибок, а внутрь него вбивают специальный распорный гвоздь, прижимая утеплитель шляпкой грибка.
Количество дюбелей и метод монтажа указывается производителем утеплителя. Обычно общее количество необходмых дюбелей распределяют по слоям. К примеру на первый слой утеплителя – 3 шт на плиту, и 3 шт на второй слой. Это облегчает монтаж и устраняет лишние отверстия в наружном слое. При монтаже поверх утеплителя влагозащитной мембраны, дюбеля для закрепления второго слоя вставляются поверх него.
- Закрепление гидро-ветрозащитной мембраны. Под действием внешних воздействий (косой дождь, влажность, ветер) идет непрерывный процесс осыпания утеплителя. Для уменьшения влияния внешних воздействий на утеплитель используется гидро-ветрозащитные мембраны. Этот материал должен быть негорючим и паропроницаемым.
Мембрана крепится к стене с помощью тех же дюбелей, что и утеплитель. Для уменьшения расхода материалов и количество отверстий в слое утеплителя, его закрепляют общими дюбелями совместно со вторым слоем утеплителя.
- На выступающие из утеплителя кронштейны, по отвесу, закрепляются с помощью саморезов вер-тикальные направляющие (в креплении заводских подсистем используются клепка). Направляющие не должны прижимать слой утеплителя - должен оставаться вентилируемый зазор. Шаг установки направляющих определяется на этапе закрепления кронштейнов и уже не меняется. Для усиления подсистемы, возможно дополнительно смонтировать горизонтальный ряд профилей между вертикальными направляющими и закрепить их друг к другу.
- Монтаж облицовки. Метод крепления облицовки зависит от матерала. Обычно крепяться с помощью саморезов или специальных кляммеров.
