Полы по грунту

      Полы по грунту — универсальный способ устройства теплого и надежного основания в доме. И делать их можно при любом уровне грунтовых вод и типе фундамента. Единственное ограничение – дом на сваях. В этой статье подробно описано все слои «пирога пола по грунту».

      Бетонные полы по грунту, подразумевают отсутствие подвалов или зазоров для вентиляции в подполье.



     По своей сути, это многослойный пирог. Где самый нижний слой – грунт, а самый верхний – напольное покрытие. При этом слои имеют своё назначение и строгую последовательность.

     Правильный «пирог пола» по грунту

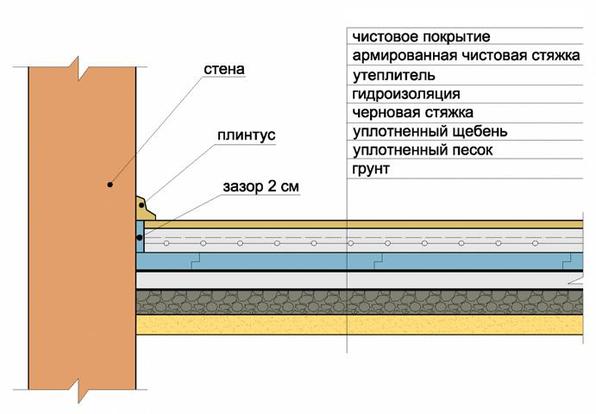

Рис. 1. Пирог пола по грунту.

      Классический пирог пола по грунту подразумевает наличие 9 слоёв (Рис. 1.):

1. Подготовленная глина;
2. Песчаная подушка;
3. Щебень;
4. Полиэтиленовая плёнка;
5. Черновое бетонирование;
6. Гидроизоляция;
7. Утеплитель;
8. Чистовая стяжка;
9. Напольное покрытие.

      Рассмотрим слои подробнее.



1. Подготовленная глина. Назначение этого слоя в остановке грунтовых вод. Если вы, снимая плодородный слой, дошли до слоя глины, то привозить и засыпать её не надо, требуется только небольшая подготовка.
2. Песок. К песку особых требований нет. Можно использовать любой, например карьерный и даже не промытый. Песчаная подушка используется для распределения напряжений между бетонным полом и грунтом возникающих в локальных участках в процессе эксплуатации и в  позволяет выровнять неровности основания перед укладкой верхних слоев.
3. Щебень. Крупный, фракция 40-60 мм. Этот слой является дренирующим.

      Эти  три слоя позволяют отсечь капиллярный подъём воды. Слой глины отсекает основной доступ, песок и щебень ослабляет капиллярный водоподъем. При этом, каждый слой обязательно трамбуется. Толщина каждого слоя не менее 10 см. Иначе нет смысла его засыпать. А вот по максимальной высоте надо объяснить подробнее.

    Утрамбовать слой щебня, песка или глины более 20 см. ручным инструментом невозможно, поэтому, толщина одного из трех первых слоев максимально - 20 см. При необходимости засыпать слой потолще, то трамбовку проводят в 2 этапа:засыпают слой 150-200 мм и трамбуется, затем процесс повторяется.

    Порядок залегания слоёв глина-песок-щебень изменять нельзя. Если песок засыпать сверху щебня, то через какое-то время он просочиться сквозь него. Что в свою очередь приведёт к проседанию и разрушению слоя бетона, а затем и деформация пола.

4. Полиэтиленовая плёнка. Обязательно берётся плёнка рукавом, и укладывается без разрезания. То есть, фактически будет два слоя полиэтилена. Предназначена она исключительно для того, чтобы предупредить стекание раствора из бетона в щебень.
5. Черновое бетонирование. Минимальная толщина слоя 8 см. Бетон должен состоять из небольших фракций (щебень, гравий с фракцией 10-20 мм). Этот слой будет основой для финальной части пола по грунту. К ней приклеивается гидроизоляция.
6. Гидроизоляция. Тип гидроизоляции подбирается исходя из гидрогеологии. Всегда есть вероятность изменения уровня грунтовых вод или попадания талых вод в подвал. Для предотвращения проникания воды устраивается гидроизоляция. Желательной её делать оклеечной. (Подробнее об этом процессе описано в отдельной статье). При правильном устройстве оклеечной гидроизоляции, возможность проникновения воды извне исключается полностью, чистовой пол оказыается в защитном "мешке". Следует отметить, что предыдущий слой (черновое бетонирование) устраивается для получения возможности приклеить оклеечной гидроизоляции.
7. Теплоизоляция. Рекомендуется использовать экструдированный пенополистирол (ЭППС) толщиной 30-50 мм. Возможно применения других утеплителей изменяя толщину этого слоя с учетом их теплоизолирующих свойств. При этом указанные утеплители должны быть влагостойкими.
8. Финишная стяжка. Используется Цементно-песчаный раствор или бетон с мелким заполнителем. В зависимости от проекта, в неё могут быть интегрированы трубы водяного тёплого пола или кабели электрического подогрева полов. Этот слой обязательно армируют металлической сеткой (рекомендуется сетка диаметром 4-5 мм, ячейками от 100х100мм до 150х150мм). Толщина стяжки не менее 50 мм.
9. Напольное покрытие. Бетонные полы по грунту, организованные в частном доме таким способом, не имеют ограничений по использованию напольного покрытия.

  Указанный пирог не является догмой. Это идеализированный вариант. В зависимости от финансовых соображений возможно убирать некоторые слои и упростить конструкцию.

     Пример: Если у Вас есть уверенность в основании (качественно выкопали, выровняли без подсыпки основание под заливку) и в отсутствии грунтовых и талых вод, можно использовать следующиий пирог:

1.Гидроизоляция (полиэтилен, рубероид) - для влагозащиты. Указанная гидроизоляция не спасет от грунтовых вод, её цель- защита от влаги проникающий от грунта.

2.Теплоизоляция (экструдированный пенополистирол толщиной 30-50 мм).

3.Стяжка из бетона толщиной не менее 80 мм армированный сеткой (диаметр 4-5 мм с ячейкой от 100х100мм до 150х150 мм).

4.Гидроизоляция. Этот слой включен дополнительно, чтоб указать о наличии оклеечной гидроизоляции, на который можно уложить непосредственно финишный слой. Но наличие этого слоя может спасти Вас от затопления , допустим, талыми водами, которые вдруг откуда-то появились.

5.Финишный слой.

    Устройство пола по грунту своими руками

     Перед началом работ рассчитывают глубину выемки грунта (толщину "пирога").  Например:

• Линолеум – 1 см;
• Финишная стяжка – 5 см;
• Утеплитель – 5 см;
• Черновая стяжка – 8 см;
• Щебень – 15 см;
• Песок – 15 см;
• Подготовленная глина – 10 см.

    Общая глубина получилась 59 см. Но учтите, что мы брали минимальные значения. А каждое строение индивидуально.

     Выемку грунта производят на расчетную глубину. За ноль берем планируемый уровень пола.

     Перед тем, как засыпать слои, нарисуйте мелом,  по периметру фундамента отметки уровней с шагом 50 см. Они облегчат задачу по выравниванию каждого слоя.

     Утрамбовка грунта

   Для этих целей сгодится любая глина. Она засыпается ровным слоем, а перед трамбовкой обильно увлажняется водным раствором жидкого стекла. Пропорции раствора 1 ч. жидкого стекла и 4 ч. воды.

   Для утрамбовки первых трёх слоёв можно использовать полутораметровый обрезок бруса 200х200. Но процесс будет более качественным, если использовать механические вибростанки.

Рис. 2. Трамбовка механическим вибростанком.

  Утрамбованный слой подготовленной глины хорошо смачивают цементным молочком. Для его приготовления 2 кг цемента растворяют в 10 л воды. Следите за тем, чтобы на поверхности глины не образовывалось луж. То есть, она должна быть достаточно ровной.

    Практически сразу после соприкосновения цемента с жидким стеклом начинается химический процесс кристаллизации. Проходит он достаточно быстро, но в течении суток не следует ни как нарушать кристаллообразование. Поэтому не ходите по глине, а лучше оставьте на сутки работу для технологического перерыва.

    Основные слои «пирога пола»

    Песок. Через сутки следует приступать к засыпке песка. При этом, постарайтесь не ходить по первому слою. Насыпьте песок, и наступайте не него. Химические процессы между жидким стеклом и цементом будут идти ещё неделю-полторы. Но доступ воздуха для этого уже не нужен, а вода присутствует в глине. Насыпав слой 15 см, смело наступайте на него и трамбуйте.

    Щебень. Ровным слоем рассыпается по поверхности песка и также трамбуется. Уделите внимание углам. Очень важно, чтобы после утрамбовки поверхность была максимально ровной.

Рис. 3. Укладка щебня.

   Полиэтиленовая плёнка. Укладывается внахлёст 10 см и проклеивается скотчем. Допускается небольшой, 2-3 см загиб на стены. Ходить по плёнке можно в мягкой обуви с предельной осторожностью. Помните, что полиэтиленовая плёнка, это не гидроизоляция, а только технологический слой для предотвращения стекания цементного молока в щебень.

     Черновое бетонирование. Используйте бетон марки М100-М150. Перед заливкой необходимо устано-вить "маячки" с шагом удобным для определения высоты бетона (во избежаниии прокола гидроизоляции маячки должны иметь горизонтальную верхную часть.) При качественной подготовке предыдущего слоя, можно обойтись без "маячков", используя "щуп" (кусок бруска с прибитым на необходимой высоте гвоздем, в процессе укладки бетона щуп втыкается в толщу бетона и по положению гвоздя относительно поверхности определяется его текущее положение).

    Поверхности необходимо качественно разгладить. Для этого на кусок доски укрепляется черенок. Получается конструкция  назывемая "гладилкой". Необходимо слегка нажав на черенок слегка вибрируя вперед назад разгладить массу. Получится ровная блестящая поверхность.  Чем качественнее подготовлен этот слой тем проче будет приклеить гидроизолцию  и уложить утеплитель.

       Утепление и гидроизоляция

   Для создания гидроизоляционного слоя, поверхность бетона предварительно очищается от пыли, выступающих элементов и обмазывается жидким битумом (разбавленным в солярке или керасине).  Без предварительной обработки клеить гидроизоляцию на поверхность бетона нельзя - гидроизоляция держаться не будет. Оклеечная гидроизоляция клеится с предварительным оплавлением паяльником. Между соседними кусками материала необходимо сделать нахлест 10 см. При производстве работ не должно оставать не заклеяных участков ("пузырей"). Второй слой рубероида клеят со смещением на половину ширины рулона.

      Для теплоизоляции, самый лучший вариант – экструдированный пенополистирол. У ЭППС практически нулевой коэффициент водопоглощения и довольно высокая прочность на сжатие.



Рис. 4. Укладка слоя теплоизоляции.

   Теплоизоляция пирога пола исключительно важная составляющая. Без хорошего утепления стяжки невозможно добиться комфортных условий в помещений - пол будет холодным и придется дополнительно перетапливать для поднятия температуры в нижней части помещения. А при  использовании системы "теплый пол" применение теплоизоляции строго обязательна. Это позволит экономить на отоплении в дальнейшем довольно внушительные суммы.

     Стяжка пола

      Стяжку пола можно делать из цементно-песчаного раствора марки М150  выше или пескобетона М150 и выше.

   Вдоль помещения проклеивают демпферную ленту, толщиной 15-20 мм. При этом нижнюю часть обязательно приклеивают к плитам ЭППС. Для армирования пола по грунту в жилых помещениях используют кладочную сетку с ячейками от 100х100 мм до 150х150 мм с толщиной проволоки 4-5 мм.

    Необходимо добиться ровной и строго горизонтальной поверхности финишной стяжки пола (если не требуеся создание уклона) - это позволит сэкономить на выравнивающих составах и плиточном клее. Для этого необходимо уложить ряд профилей (профили от 20х30мм, трубки, угольники) с креплением раствором на жестком основании (кусок ЭППС убирается). Профили должны быть жестко закреплены и выставлены по уровню. Проводя по ним правилом необходимо добиться ровной поверхности. После твердения раствора профили снимаются, заглубления от них заделывается раствором.

      После бетонирования финишной стяжки, ей надо дать набраться прочности в течении недели. Во время прочности должно быть не менее +5⁰С. Желательно около 20-30⁰С. В помещении должна сохраняться повышенная влажность (исключить сквозняки, закрыть все окна, двери, проемы, регулярно смачивать поверхность бетона). Если отсутствует возможность закрыть помещение, необходимо укрыть бетон полиэтиленом.

     Главное - запомните, бетон хорошо набирает прочность при положительной температуре (в разумных пределах) и повышенной влажности.  Если есть подозоение, что бетон промерз или высох  - следует проверить набранную прочность инструментально и при поттверждение демонтировать.

     После завершения набора прочности можно начать укладку напольных покрытий. Но не следует спе-шить, удостоверьтесь, что стяжка набрала прочность и все усадочные поцессы завершились, иначе это повлечет дефекты в отделке.
